Цифровой ретранслятор  ТАКТ-Р101 П45

  Ретрансляторы ТАКТ-P101: Универсальное решение для профессиональной радиосвязи

Модели ТАКТ-Р101 П23 и ТАКТ-Р101 П45 представляют собой портативные тактические ретрансляторы, разработанные для широкого спектра профессиональных задач. Комплект состоит из двух приемо-передающих блоков и предназначен для установления радиосвязи между двумя группами пользователей, находящимися в условиях, когда прямая радиосвязь невозможна. Например, он позволяет организовать связь между людьми на поверхности и под землей (в подвалах, шахтах, метрополитенах и т.п.).

Прочная и надежная конструкция

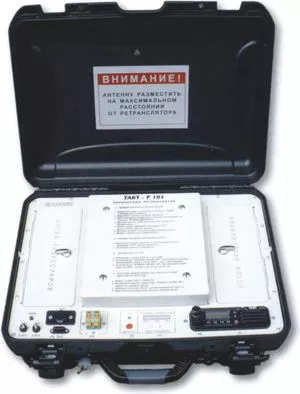

В конструкции ретрансляторов использованы современные материалы и инженерные решения, обеспечивающие высокую надежность и длительный срок службы. Устройства помещены во влагозащищенные кейсы из ударопрочного поликарбоната, что позволяет эксплуатировать их в широком диапазоне температур.

Удобство и информативность

Система ретрансляции, состоящая из двух соединенных приемо-передающих модулей, обеспечивает двустороннюю связь. Вся необходимая информация о работе устройства отображается на ЖК-дисплее с подсветкой. Соединение между модулями осуществляется по двухпроводной линии связи длиной до 500 метров (максимально допустимая длина – 1000 метров). Каждый модуль оснащен автономным источником питания с интеллектуальным управлением и встроенной аккумуляторной батареей.

Принцип работы и применение

Один из модулей ретранслятора размещается на открытой местности, где требуется обеспечить радиосвязь с мобильными и стационарными радиостанциями. Второй модуль устанавливается в подземном сооружении (подвале, шахте, метро и т.д.) или внутри здания. После развертывания системы обеспечивается устойчивая радиосвязь между радиостанциями, работающими через подземный модуль, и радиостанциями, работающими через модуль на поверхности. Ретранслятор может питаться от сети переменного тока 220 В. При отсутствии сетевого питания устройство автоматически переключается на автономное питание от встроенной аккумуляторной батареи емкостью 50 Ач, рассчитанной на работу в диапазоне температур от -25° до +65°. Аккумулятор заряжается от сети 220 В и выдерживает не менее 2000 циклов заряда-разряда. Встроенная система защиты контролирует уровень заряда и предотвращает полную разрядку аккумулятора.

Варианты исполнения

Тактические переносные ретрансляторы ТАКТ-P101 доступны в различных модификациях, включая классические ретрансляторы, построенные на базе двух радиостанций с дуплексером, размещенных в одном корпусе. Это позволяет организовать радиосвязь с разнесением частот в одном диапазоне или использовать кросс-бэнд репитер УКВ-ДЦВ с частотами в разных диапазонах. Такие решения обеспечивают быстрое развертывание оборудования на любых объектах для обеспечения надежной радиосвязи.

Общие характеристики:

Рабочий диапазон частот: от 400 до 470 МГц.
Число каналов: 128.
Шаг сетки частот: 12,5 или 25 кГц.
Питание: Возможность работы от сети 220В или от автономного источника.
Рабочая температура: от -25 до +65 градусов Цельсия.
Габариты: 510 x 410 x 195 мм.
Масса: 20 кг.

Характеристики приемника:

Чувствительность: 0,25 мкВ.
Избирательность по соседнему каналу: -65 дБ при шаге 12,5 кГц или -75 дБ при шаге 25 кГц.

Характеристики передатчика:

Выходная мощность: 7 Вт (стандартная) или от 25 до 45 Вт (повышенная).
Нелинейные искажения: не более 3%.
Уровень побочных излучений: -60 дБ при шаге 12,5 кГц или -70 дБ при шаге 25 кГц.
