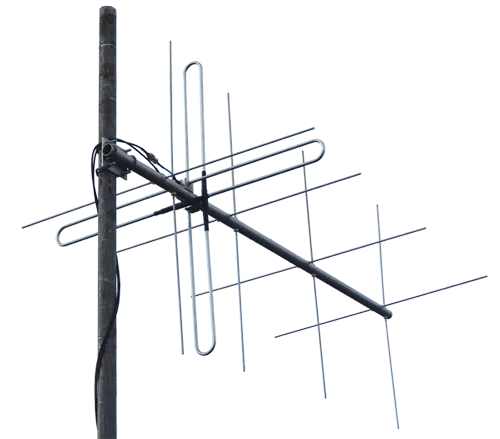

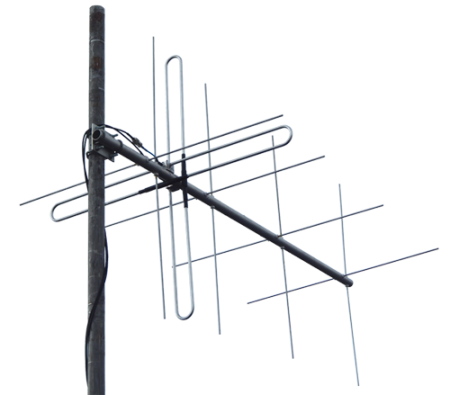

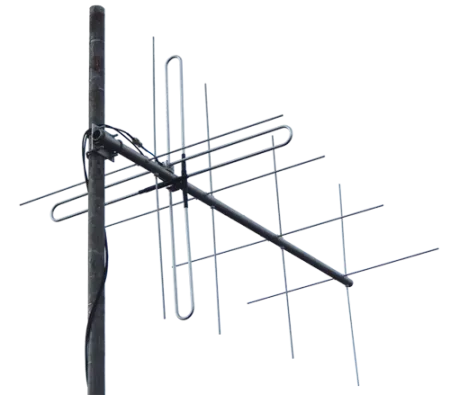

Направленная антенна Радиал YX5-2m 144-146 МГц с кросс-поляризацией

Радиал YX5-2m  предназначена для работы в радиолюбительском диапазоне частот от 144 до 146 МГц. Она обладает направленными свойствами и поддерживает кросс-поляризацию, что означает возможность работы как с линейной, так и с круговой поляризацией сигнала.

Ключевые технические характеристики:

Модель: YX5-2m
Диапазон частот: 144-146 МГц
Коэффициент стоячей волны (КСВ): Не хуже 1,5, что указывает на хорошее согласование с фидером.
Усиление: В центре рабочего диапазона составляет 8,9 dBi, обеспечивая значительное усиление сигнала.
Диаграмма направленности:
В E-плоскости (вертикальной): ширина луча составляет 52° (по уровню -3 дБ).
В H-плоскости (горизонтальной): ширина луча составляет 64° (по уровню -3 дБ).
Поляризация: Поддерживает как линейную, так и круговую поляризацию.
Входное сопротивление: Стандартное для большинства радиооборудования – 50 Ом.
Максимальная мощность: Рассчитана на работу с мощностью до 100 Вт.

Конструктивные особенности:

Масса: 3 кг.
Габариты: 1743 мм (длина) х 1029 мм (ширина) х 1029 мм (высота).
Материал: Изготовлена из сплава АД-31, что обеспечивает прочность и долговечность.
Крепление: Рассчитана на установку на мачту диаметром от 35 до 65 мм.
Устойчивость к ветру: Выдерживает ветровую нагрузку до 20 м/с.
Рабочий температурный диапазон: Широкий, от -50°C до +50°C, что позволяет использовать антенну в различных климатических условиях.
Разъем: Оснащена стандартным разъемом N-типа (мама).

Применение и преимущества:

Антенна YX5-2m, в сочетании с моделью YX8-70cm, формирует комплекс для работы с космическими радиолюбительскими спутниками. При установке на поворотное устройство с автоматическим отслеживанием спутников и управлении специализированным ПО (например, Орбитрон), эти антенны обеспечивают максимальное усиление сигнала на протяжении всего времени прохождения спутника.

Каждая антенна имеет два ортогональных элемента с отдельными вибраторами. Это позволяет подключать их к разным фидерам или объединять через реле-переключатель. Такая конструкция дает возможность вручную подстраивать поляризацию сигнала, компенсируя вращение спутника и изменение его поляризации, для достижения наилучшего приема. Альтернативно, можно объединить сигналы с двух элементов через сумматор, что упрощает подключение, но приводит к потере 3 дБ усиления. Для минимизации влияния кабелей на диаграмму направленности, антенны монтируются консольно.

Кроме работы со спутниками, антенны YX5-2m также эффективно используются для наземной радиосвязи. В FM-режиме с вертикальной поляри
