Дипольная антенна Радиал  T2-FD-500 и T2-FD(L)-500

Представлены две модели коротковолновых антенн типа T2-FD (Terminated Tilted Folded Dipole): T2-FD-500 и T2-FD(L)-500. Эти широкополосные антенны являются хорошим решением для радиоцентров, радиолюбителей-наблюдателей и профессиональных систем связи, где важна быстрая смена рабочей частоты.

Ключевые особенности:

Широкополосность: Благодаря встроенному балластному резистору, антенны охватывают широкий диапазон частот. T2-FD-500 работает в диапазоне 4-30 МГц, а T2-FD(L)-500 – в диапазоне 2-30 МГц.
Компромисс между шириной полосы и эффективностью: Широкая полоса пропускания достигается за счет использования балластного резистора, что несколько снижает эффективность на низких частотах по сравнению с обычным полуволновым диполем.
Улучшенная эффективность на низких частотах (T2-FD(L)-500): Модель T2-FD(L)-500 имеет вдвое увеличенные размеры по сравнению с T2-FD-500, что повышает ее эффективность в длинноволновом диапазоне.
Увеличенная мощность и время работы на передачу (T2-FD-500): В обновленной конструкции T2-FD-500 согласующий трансформатор и балластный резистор разделены, что позволяет эффективнее рассеивать тепло и увеличивает допустимую мощность и время работы на передачу.

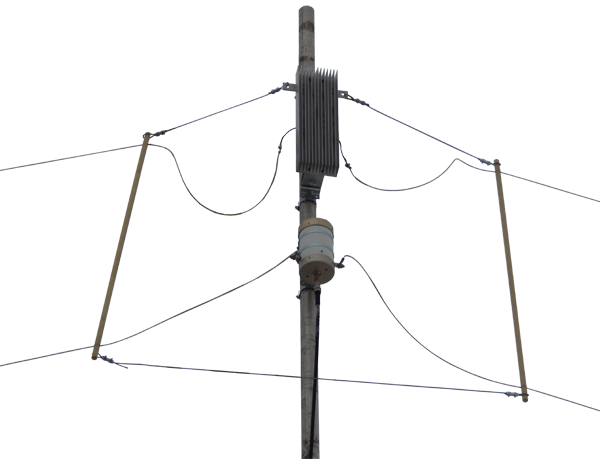

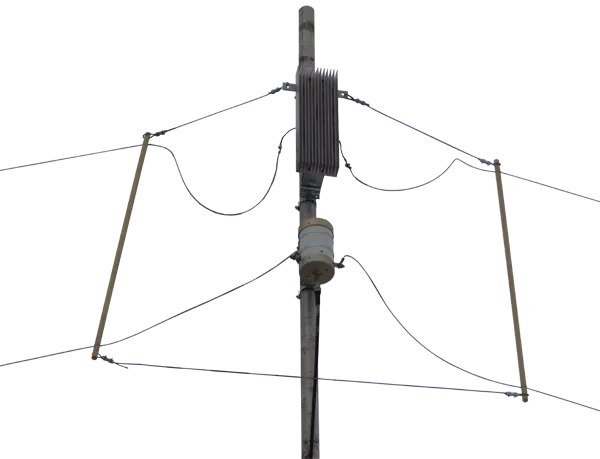

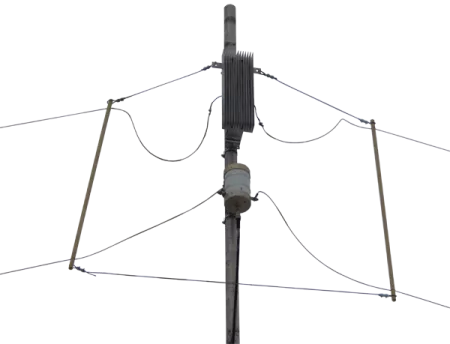

Простота установки: Для установки антенны требуется только одна мачта-трубостойка.

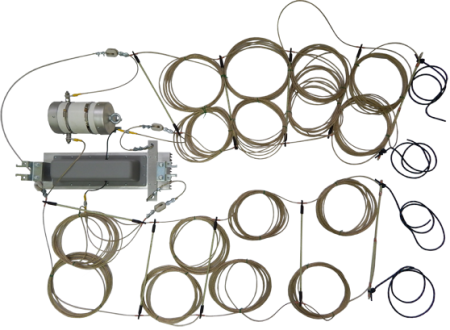

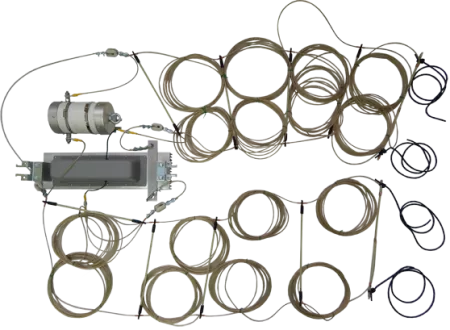

Готовность к использованию: Антенны поставляются в собранном виде.
Согласование импеданса: В антенне используется симметрирующий трансформатор с коэффициентом 1:16.
Ограничение по мощности: Из-за использования резистора на 200 Вт (850 Ом), максимальная подводимая мощность ограничена 500 Вт.

Технические характеристики:

Характеристика                                        T2-FD-500      T2-FD(L)-500
Рабочий диапазон частот, МГц                  4-30                 2-30
КСВ, не хуже                                               2.5                    2.5
Усиление, dBi от -3 до +3 от                       -3 до +3
Поляризация                                     Горизонтальная  Горизонтальная
Импеданс, Ом                                               50                    50
Допустимая мощность, Вт                          500                  500
Грозозащита                                                Есть                 Есть
Габариты, м                                                   29                    58
Материал излучателей                              Сталь              Сталь
Материал и цвет РПУ балуна          Белый стеклопластик Белый стеклопластик
Разъем SO-239 SO-239

Примечание: Допустимая мощность антенны зависит от времени работы на передачу, типа излучения, частоты, КСВ и температуры окружающей среды.
