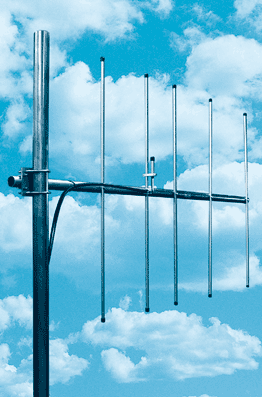

Высокоэффективная направленная антенна Радиал Y5 VHFg:для диапазона 144-174 МГц

  Эта направленная антенна, модель Y5 VHFg, предназначена для работы в частотном диапазоне от 144 до 174 МГц. Она была разработана американским радиолюбителем K8CC с применением передовых компьютерных технологий для достижения оптимальных характеристик.

Ключевые электрические параметры:

Рабочий диапазон: 144-174 МГц
Полоса пропускания: 2 МГц
Коэффициент стоячей волны (КСВ): Не хуже 1,5, что гарантирует эффективную передачу мощности.
Усиление: 10,15 dBi в центре рабочего диапазона, обеспечивая значительное увеличение дальности связи.
Подавление заднего лепестка: 20 dB, что означает минимальное излучение или прием сигнала с противоположного направления.
Ширина луча (по уровню -3dB):
В вертикальной плоскости (E-плоскость): 40°
В горизонтальной плоскости (H-плоскость): 46°
Поляризация: Поддерживает как вертикальную, так и горизонтальную поляризацию.
Входное сопротивление: 50 Ом, стандартное для большинства радиооборудования.
Максимальная мощность: До 100 Вт.
Настройка: Требуется при установке для достижения наилучших результатов.

Технические и механические характеристики:

Вес: 1,95 кг.
Размеры антенны: 1800 мм в длину, 1050 мм в ширину и 83 мм в высоту.
Материалы: Изготовлена из прочных сплавов АД-31 и Д16Т.
Крепление: Подходит для мачт диаметром от 25 до 55 мм.
Устойчивость к ветру:
Максимальная допустимая скорость ветра: 45 м/с.
Площадь, подверженная ветровому воздействию: 0,11 м².
Нагрузка при боковом ветре 45 м/с: 130 Н.
Допустимая скорость ветра при обледенении (слой льда 12 мм): 28 м/с.
Рабочий температурный диапазон: От -50°C до +50°C, что обеспечивает надежную работу в различных климатических условиях.
Разъем: SO-239.
Габариты упаковки: 1800 мм x 120 мм x 120 мм.

Преимущества и применение:

Антенна Y5 VHFg, как подтверждено полевыми испытаниями, демонстрирует выдающиеся характеристики, характерные для пятиэлементных антенн, включая высокое усиление и низкий уровень бокового излучения. Ее остронаправленная диаграмма позволяет эффективно использовать ее для установления уверенной радиосвязи на расстояниях до 80 км, даже в условиях пересеченной местности. Благодаря своей направленности, антенна также отлично подходит для приема, позволяя эффективно "отсекать" нежелательные сигналы и помехи, поскольку ослабление в боковых направлениях составляет 20 dB.
