Антенны коротковолновые Радиал DDV-160/80 и DUV-160/80

 Речь идет о двух моделях коротковолновых антенн, DDV-160/80 и DUV-160/80, предназначенных для работы в диапазоне частот 1,7-4 МГц. Эти антенны вертикальной поляризации оптимизированы для связи на небольшие расстояния (до 50 км) в условиях сложного рельефа, например, из низин или ущелий. Они используют принцип поверхностной волны, которая распространяется вдоль земли, обеспечивая надежную связь без сильного отражения от ионосферы.

Конструкция и принцип работы:

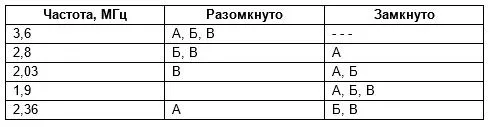

Антенны состоят из вертикального излучателя высотой 11 метров и противовеса. Для компенсации реактивной составляющей импеданса и снижения рабочей частоты используются емкостные нагрузки. Рабочие частоты можно регулировать с помощью электрических перемычек на противовесе и емкостных нагрузках.

Установка и требования:

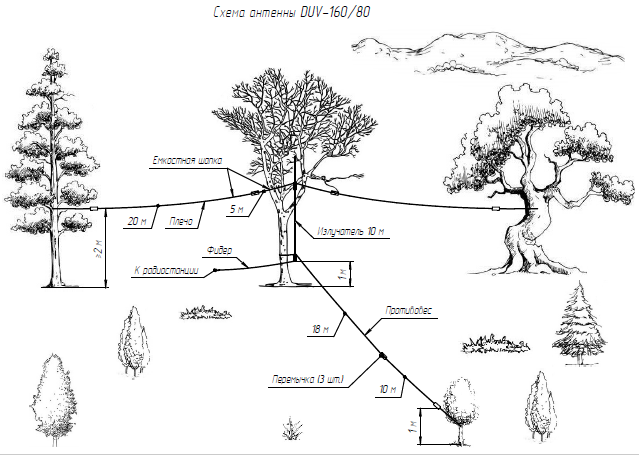

Для установки антенны требуется опора, например, деревянная мачта или высокое дерево, с достаточным свободным пространством вокруг. Благодаря протяженному противовесу, антенна не нуждается в заземлении. Диаграмма направленности антенны имеет слегка вытянутую форму, что обеспечивает некоторое усиление сигнала.

Сравнение моделей DDV-160/80 и DUV-160/80:

DDV-160/80: Предназначена для стационарных радиостанций. Изготовлена из стального троса в ПВХ оболочке. Имеет более высокую максимальную мощность (100 Вт) и большую массу (2,14 кг). Тип разъема PL-259 папа.
DUV-160/80: Облегченная версия, разработанная для использования с переносными радиостанциями, например, "Улейма-80". Изготовлена из медного провода. Имеет меньшую максимальную мощность (20 Вт) и меньшую массу (0,35 кг). Тип разъема SMA-папа.

Применение:

Обе антенны, в сочетании с автомобильной антенной МАК-80, могут обеспечивать дальность связи до 40 км даже при небольшой мощности передатчика (5 Вт) в режиме IFSK (КВ пейджер).

Технические характеристики (в табличной форме):

Характеристика                               DDV-160/80         DUV-160/80
Рабочие частоты, МГц                      1,7 – 4                  1,7 – 4
Рабочая полоса по КСВ<1.5, кГц      50                         50
Рабочая полоса по КСВ<2, кГц         70                         70
Импеданс, Ом                                    50                          50
Тип разъема                                   PL-259 папа         SMA-папа
Максимальная мощность, Вт         100                           20
Поляризация                                  вертикальная        вертикальная
Приблизит. размеры, м                        50 х 28 х 11 50 х 28 х 11
Масса антенны, кг                              2,14
