Тип разъема: BNC-male (вилка)
Тип центрального контакта: Штырь
Совместимый кабель: RG-58
Волновое сопротивление: 50 Ом
Диапазон частот: 0–4 ГГц
Тип крепления: Кабельная вилка
Вес: 10 г
По Москве – от 1 часа, от 350 ₽
По России – от 1 дня (уточняйте у менеджеров)
Самовывоз – бесплатно!
(Обратите внимание: для некоторых товаров доступна только доставка, уточняйте детали.)

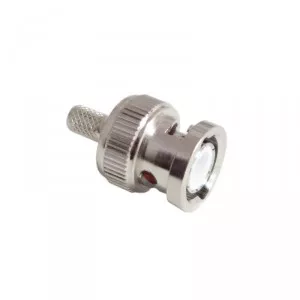

B-111F, BNC, вилка, обжимная, RG-58
B-111F: Обзор и применение BNC-разъема для коаксиального кабеля RG-58
B-111F – это BNC-разъем (вилка) для обжима, предназначенный для работы с коаксиальным кабелем RG-58. Этот кабель имеет диэлектрик диаметром 3 мм и оболочку 5 мм. Разъем обеспечивает волновое сопротивление 50 Ом, что делает его подходящим для передачи высокочастотных (ВЧ) сигналов в радиооборудовании и видеотехнике. Он способен передавать сигналы частотой до 4 ГГц.
Установка:
Для монтажа разъема на кабель требуется специальный обжимной инструмент. Центральный проводник кабеля припаивается к разъему.
Область применения BNC-разъемов:
BNC – это популярный тип разъема с байонетным (поворотным) механизмом фиксации, изначально разработанный для передачи радио- и видеосигналов. Он широко используется в:
Аналоговом видеооборудовании.
Измерительных приборах (осциллографах, генераторах и т.п.).
Профессиональном радиооборудовании.
Авиационной электронике.
Любительском радио.
Ранее BNC также применялся в сетях Ethernet (10BASE-2).
Ограничения и альтернативы:
Из-за конструктивных особенностей, BNC-разъемы не рекомендуются для работы с сигналами выше 2-4 ГГц. Для более высоких частот используются разъемы N-типа и TNC.
Альтернативные обозначения:
Данный разъем также может быть известен под следующими артикулами: HYR-0105A, GB-105A, BNC-7001A, BNC-C58P.
Технические характеристики:
Тип разъема: BNC-male (вилка)
Тип центрального контакта: Штырь
Совместимый кабель: RG-58
Волновое сопротивление: 50 Ом
Диапазон частот: 0–4 ГГц
Монтаж оплетки: Обжим
Монтаж центрального контакта: Пайка
Покрытие корпуса: Никель
Покрытие центрального контакта: Золото
Конструктивное исполнение: Прямое
Тип крепления: Кабельная вилка
Вес: 10 г
